550Dあるある

大人気のケース CORSAIR550D
ケースサイドパネルの開閉が1プッシュで行えてメンテナンス性良し
サイドパネルには防音シートが付いていて静音性良し
一見して静音系のケースと思わせながら実は冷却性も良し

これは人気があるのも納得できますよね!

そんな550Dですが、色々な組み合わせで作成を行っていると
おっと・・という事態に遭遇する事がございます。

この550Dの特徴の一つとして、マザーボード設置部分が窪んでいるんですよね。
ちょうど一般的なATX規格の9.6インチマザーがキレイに納まる窪みです。

しかし、こんな大人気なケースです。
少し人と違ったマザーボードを搭載する事だってあります。

これは550Dに10.5インチマザーのP9X79-E WSを搭載した時ですが
9.6インチでは丁度のサイズでしたが、10.5インチだと超ギリギリ。。
いや、ギリギリというより半分アウト?な仕上がりです。

どこがアウトって、2段タイプのSATAコネクタ接続部分の下側は
全て窪みが持ち上がったところと切迫してしまってSATAケーブルを接続できません。
上側の奇数列でも5台の接続が可能ですので、組み合わせによっては何とかなりますが
私が遭遇した組み合わせではSSDとHDDで8台でしたので、3台分接続が出来ませんでした。orz

そんな時でしたが、探せばあるものなんですね!
SATA増設カードを追加するわけでもなく、数百円で回避する方法が!

ジャーン

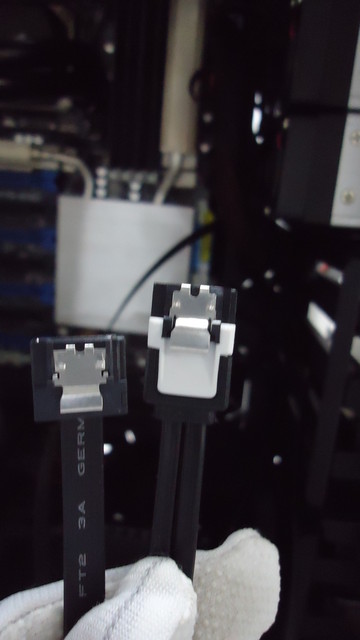

DSC06092
ショートコネクタSATAケーブルっていうのかな?
このケーブルだと接続時の飲込み分と差し引くと僅か数ミリの
クリアランスが確保できれば使用可能になるんですよね!
うーん。実に素晴らしいアイテムだ。

そして実際に接続した感じは

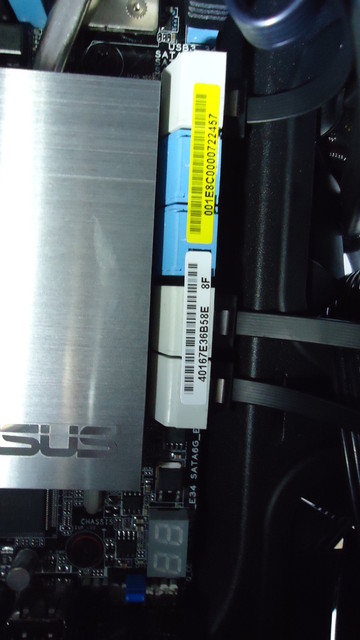

DSC06090
見事にスッキリ収める事が出来ました!

550Dで9.6インチ以上のマザーボードを搭載する予定の方には
必須アイテムになるかもしれません!

余談ですが別件で550D+RAMPAGE IV EXTREMEでの作成依頼をいただきましたが
RAMPAGE IV EXTREMEは10.7インチのため・・
ケース変更での作成とさせていただきました(笑
